液壓系統設計

發布日期:2019-07-29

通常所說的液壓系統主要指液壓傳動系統,與其他傳動方式相比,液壓傳動可以輸出大的推力或大轉矩,并能方便地實現無級調速,在相同功率條件下,液壓傳動系統具有體積小、重量輕、結構緊湊的特點。液壓系統設計,通常有以下步驟:

1. 明確使用要求,詳細分析工況;

2. 初定液壓系統的主要參數;

3. 擬定液壓系統原理圖;

4. 選用液壓元件;

5. 繪制工作圖并編寫技術文件。

一、 明確使用要求,詳細分析工況

液壓系統作為主機的配套部分,承擔主機應用時要求的功能和動作,因此必須明確主機的使用要求和工作條件,并作為設計依據,包括

1. 主機的用途、工作過程、總體布局對液壓系統的位置和空間要求。

2. 主機對液壓系統的性能要求,如自動化程度、調速范圍、運動平穩性、換向定位精度、系統的效率要求、溫升情況等。

3. 液壓系統的工作環境分析,如溫度、濕度、振動、是否易燃易爆、是否為腐蝕性工作環境等。

4. 主機動作分析,主要是執行機構的動作(運動)、負載分析。

二、 初定液壓系統的主要參數

液壓系統的主要參數為壓力和流量,根據執行元件-液壓缸或液壓馬達的負載和速度要求確定。

1. 根據主機類型和負載選擇系統壓力。

2. 根據執行元件的結構、尺寸確定系統流量。

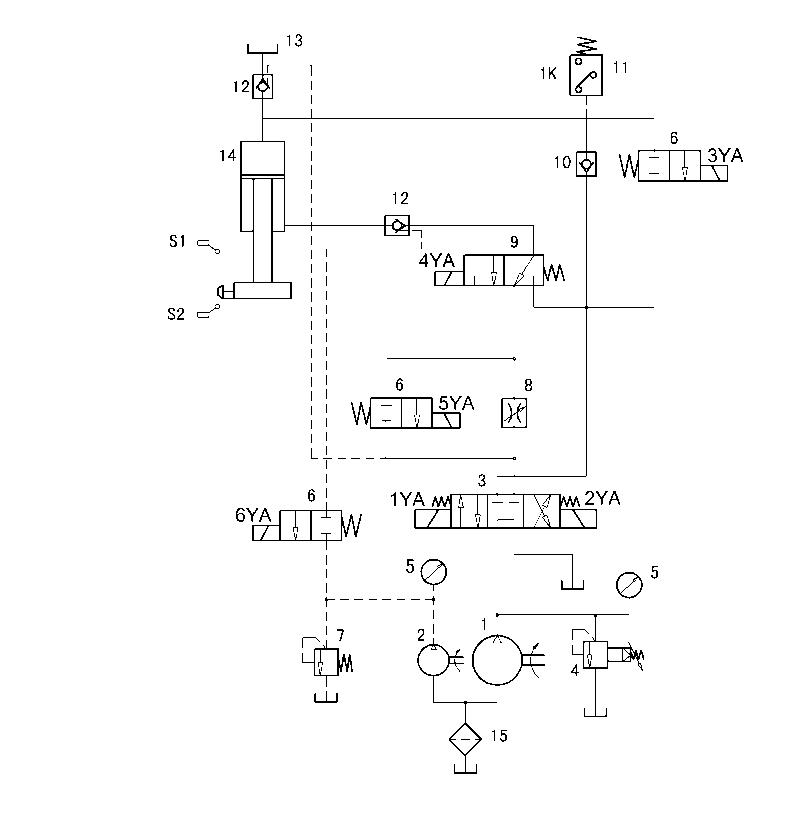

三、 擬定液壓原理圖

根據主機使用要求,確定基本回路,明確是開式或閉式系統,設計換向、調壓、調速回路,初定所需元件類型,采用符號和連線的方式將系統方案表述出來。
